鄂式破碎機說明書

一、圖片展示：

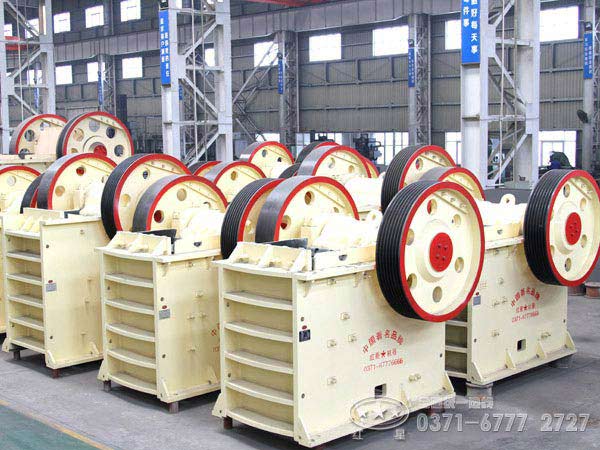

鄂式破碎機

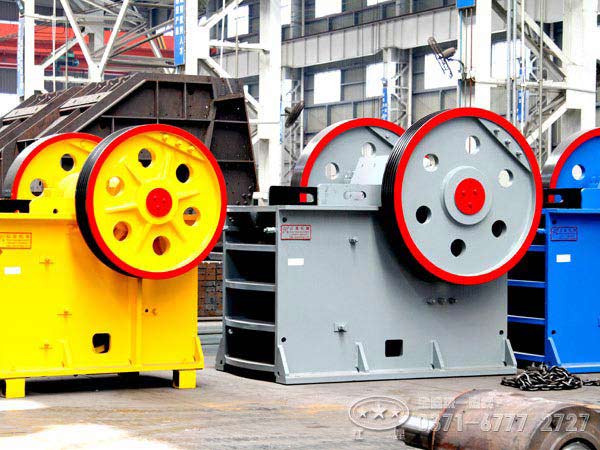

小型鄂式破碎機

鄂式破碎機生產廠家

二、主要用途：鄂式破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門的粗碎和中碎作業中；用于破碎抗壓強度不超過320兆帕的各種物料。

三、結構組成：鄂式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、動鄂、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成。

四、工作原理：鄂式破碎機在進行破碎作業時，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板與動鄂間夾角變大，從而推動活動鄂板向固定鄂板接近，與其同時物料被壓碎或劈碎，達到破碎（破碎機價格）的目的；當動鄂下行時，肘板與動鄂夾角變小，動鄂板在拉桿、彈簧的作用下，離開固定鄂板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動鄂作周期運動壓碎和排泄物料，實現批量生產。

五、性能特點：鄂式破碎機采用更先進的動鄂總成，使其更經久耐用；選用軸承規格更大、承載能力更高，同時軸承座采用整體式鑄鋼結構；排料口調整更快捷方便；破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致；采用了齒形護板，增大了鄂板的有效長度，產量更高。
