單螺旋分級機借助礦物顆粒大小不同，在礦漿中沉降快慢進行分級的設備。溢流顆粒較小的礦漿作礦物選別，大顆粒的沉砂被螺旋運送到磨機作二次粉磨，廣泛用于各種金屬礦和非金屬礦的選礦生產中。
單螺旋分級機
我公司生產的單螺旋分級機根據其溢流端螺旋葉片侵入溢流面深淺程度不同，分為高堰式單螺旋分級機與沉沒式單螺旋分級機，兩者不同之處在于：
高堰式單螺旋分級機溢流端螺旋中心低于溢流面，主要用于溢流粒度為25-120目的礦石分級；而沉沒式單螺旋分級機螺旋葉片全部侵入溢流面以下，主要用于溢流粒度為120-200目的礦石分級。
下表型號包括單螺旋分級機和雙螺旋分級機，型號不帶2的為單螺旋分級機，FG表示高堰式單螺旋分級機，FC表示沉沒式單螺旋分級機。
|
型號
|
螺旋直徑
(mm) |
螺旋轉速
(r/min) |
水槽長度
(mm) |
處理量（t/d） |
電動機功率（kw≤）
|
外形尺寸（mm≤）
|
總重
（t） |
||||
| 按返砂 | 按溢流 |
傳動用
|
升降用
|
長
|
寬
|
高
|
|||||
|
FG-3
|
300
|
12-30
|
3000
|
80-150 | 20 |
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
8-12.5
|
4500
|
135-210 | 32 |
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
6-10
|
5500
|
340-570 | 65 |
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
5-8
|
6500
|
675-1080 | 110 |
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
675-1080 | 85 |
7.5
|
----
|
9600
|
1240
|
2680
|
6.2
|
||
|
FG-12
|
1200
|
4-6
|
6500
|
1170-1870 | 155 |
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
1170-1870 | 120 |
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
||
|
2FG-12
|
6500
|
2340-3740 | 310 |
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
||
|
2FC-12
|
8400
|
2340-3740 | 240 |
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
||
|
FG-15
|
1500
|
4-6
|
8300
|
1830-2740 | 235 |
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
1830-2740 | 185 |
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
||
|
2FG-15
|
8300
|
2280-5480 | 470 |
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
||
|
2FC-15
|
10500
|
2280-5480 | 370 |
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
||
|
FG-20
|
2000
|
3.6-5.5
|
8400
|
3290-5940 | 400 |
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
3210-5940 | 320 |
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
||
|
2FG-20
|
8400
|
7780-11880 | 800 |
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
||
|
2FC-20
|
12900
|
77880-11880 | 640 |
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
||
|
FG-24
|
2400
|
3.67
|
9130
|
6800 | 580 |
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
|
FC-24
|
14130
|
6800 | 490 |
18.5
|
4
|
16580
|
2930
|
7190
|
41.0
|
||
|
2FG-24
|
9130
|
13600 | 1160 |
30
|
6
|
12710
|
5430
|
5690
|
45.8
|
||
|
2FC-24
|
14130
|
13700 | 910 |
37
|
8
|
17710
|
5430
|
8000
|
67.9
|
||
|
2FG-30
|
3000
|
3.2
|
12500
|
23300 | 1785 |
40
|
8
|
16020
|
6640
|
6350
|
73.0
|
|
2FC-30
|
14300
|
23300 | 1410 |
----
|
----
|
17091
|
----
|
8680
|
84.8
|
||
1、從設備外形來看，單螺旋粉機只有一個螺旋軸，同規格（螺旋直徑相同）的單螺旋分級機其外形尺寸（長、寬、高）都要小于雙螺旋分級機，整機重量也要偏小。

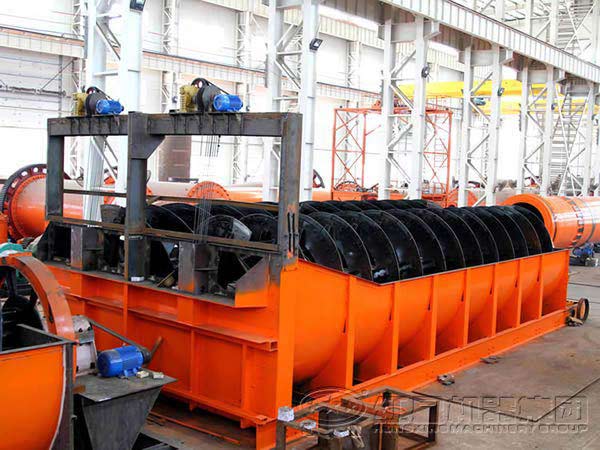

雙螺旋分級機
2、從生產能力上來看，不管是按返砂量還是按溢流量來看，雖然設備螺旋直徑與水槽長度相同，但是單螺旋分級機的處理量都要小于雙螺旋分級機。
除以上區別外，單螺分級機與雙螺旋分級機在結構性能上并無明顯區別，因此在選擇設備時，只要能滿足自己生產需求即可。您可以點擊免費咨詢 ，獲取我公司單螺旋分級機優惠報價！
