螺旋分級機簡稱分級機，有單螺旋、雙螺旋分級機之分，且根據設備溢流端的螺旋葉片侵入溢流面深淺程度不同，又分為高堰式和沉沒式螺旋分級機，本文主要介紹一下螺旋分級機型號規格及其選擇要點。
雙螺旋分級機
例：2FG-15
2：2表示該型號為雙螺旋分級機，單螺旋無數字說明。
F：螺旋分級機
G：G表示該型號為高堰式螺旋分級機，C為沉沒式螺旋分級機
15：螺旋直徑
|
型號
|
螺旋直徑
(mm) |
螺旋轉速
(r/min) |
水槽長度
(mm) |
處理量（t/d） |
電動機功率（kw≤）
|
外形尺寸（mm≤）
|
總重
（t） |
||||
| 按返砂 | 按溢流 |
傳動用
|
升降用
|
長
|
寬
|
高
|
|||||
|
FG-3
|
300
|
12-30
|
3000
|
80-150 | 20 |
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
8-12.5
|
4500
|
135-210 | 32 |
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
6-10
|
5500
|
340-570 | 65 |
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
5-8
|
6500
|
675-1080 | 110 |
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
675-1080 | 85 |
7.5
|
----
|
9600
|
1240
|
2680
|
6.2
|
||
|
FG-12
|
1200
|
4-6
|
6500
|
1170-1870 | 155 |
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
1170-1870 | 120 |
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
||
|
2FG-12
|
6500
|
2340-3740 | 310 |
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
||
|
2FC-12
|
8400
|
2340-3740 | 240 |
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
||
|
FG-15
|
1500
|
4-6
|
8300
|
1830-2740 | 235 |
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
1830-2740 | 185 |
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
||
|
2FG-15
|
8300
|
2280-5480 | 470 |
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
||
|
2FC-15
|
10500
|
2280-5480 | 370 |
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
||
|
FG-20
|
2000
|
3.6-5.5
|
8400
|
3290-5940 | 400 |
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
3210-5940 | 320 |
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
||
|
2FG-20
|
8400
|
7780-11880 | 800 |
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
||
|
2FC-20
|
12900
|
77880-11880 | 640 |
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
||
|
FG-24
|
2400
|
3.67
|
9130
|
6800 | 580 |
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
|
FC-24
|
14130
|
6800 | 490 |
18.5
|
4
|
16580
|
2930
|
7190
|
41.0
|
||
|
2FG-24
|
9130
|
13600 | 1160 |
30
|
6
|
12710
|
5430
|
5690
|
45.8
|
||
|
2FC-24
|
14130
|
13700 | 910 |
37
|
8
|
17710
|
5430
|
8000
|
67.9
|
||
|
2FG-30
|
3000
|
3.2
|
12500
|
23300 | 1785 |
40
|
8
|
16020
|
6640
|
6350
|
73.0
|
|
2FC-30
|
14300
|
23300 | 1410 |
----
|
----
|
17091
|
----
|
8680
|
84.8
|
||

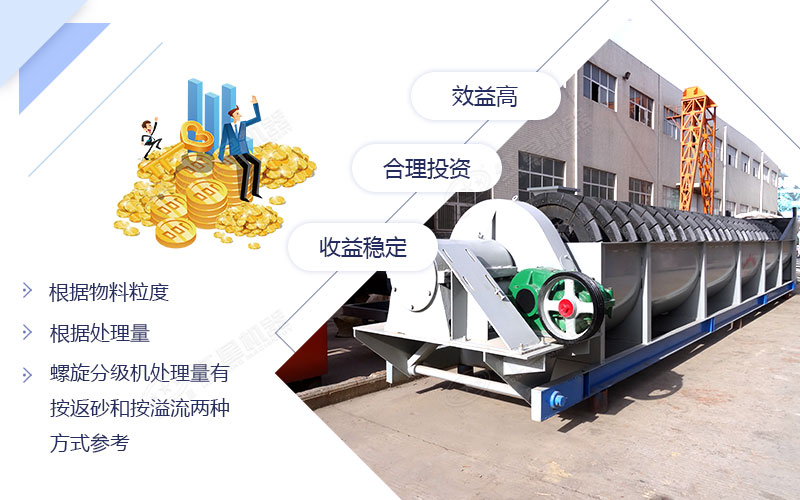

1、根據物料粒度
a、高堰式螺旋分級機葉片頂部高于溢流面，螺旋中心低于溢流面，適用于溢流粒度為25-120目的礦石分級。因此若處理物料粒度較細，則應選擇FG類螺旋分級機型號。
b、沉沒式螺旋分級機葉片全部侵入溢流面以下，主要適用于溢流粒度為120-200目的礦石分級，因此若處理物料粒度較粗，則應選擇FC類螺旋分級機型號。
2、根據處理量
螺旋分級機處理量隨著設備螺旋直徑的增大而變大，我公司生產的螺旋分級機處理量有按返砂和按溢流兩種方式參考，因此，用戶在選購螺旋分級機型號時，應根據自己實際需求處理量，而選擇合適的螺旋分級機型號。
您也可以點擊免費咨詢 ，我們將有專業人士為您推薦合適的螺旋分級機型號。
