    圓錐式破碎機
    客服
    60s急速應答 30min答復 24h免費定制方案

    圓錐式破碎機

    • 3-60㎜ 排料口寬度 :
    • 12-2181t/h 生產能力 :

    應用范圍 : 建筑石料破碎、金屬礦石破碎、水泥、道路建設、化工能源等領域。

    成品規格:
    • 10-20mm
      10-20mm
    • 20-31.5mm
      20-31.5mm
    • 40-60mm
      40-60mm
    • 60-80mm
      60-80mm

    大型環保圓錐破碎機生產現場視頻

    圓錐破碎機是經過吸收了當今新型破碎技術研制,被廣泛應用于冶金、建筑、水電、交通、化工、建材工業中,適合破碎堅硬、中等硬度以上的各種礦石和巖石,在設計中將轉速、沖程以及破碎腔型進行了優化組合,使該圓錐破碎機實現了粒間層壓破碎,顯著提高了產量,產品形狀也大為改善。

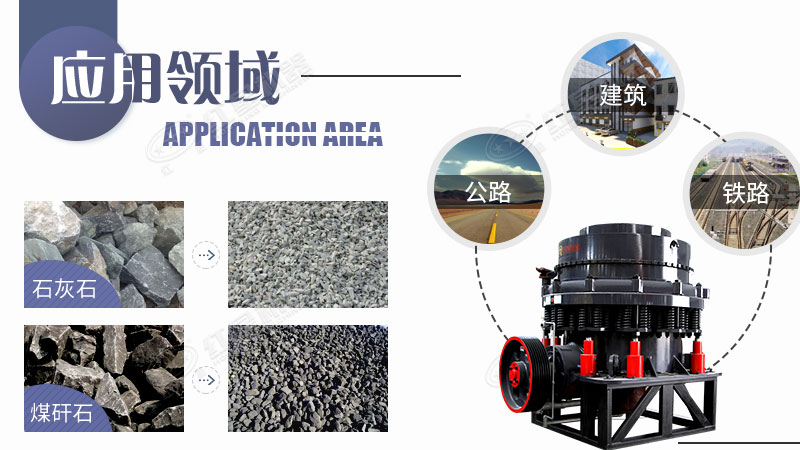

    圓錐式破碎機應用領域

    紅星機械廠主要生產有PSG系列復合式圓錐破碎機,HXGYS全液壓圓錐破碎機,HXHP多缸液壓圓錐破碎機、SC(S)單缸圓錐破碎機等,另外還可以搭載移動輪胎或履帶驅動底盤組成移動圓錐破碎機,可深入場地破碎,轉場方便。我們公司生產的圓錐破碎機價格公道合理,用戶選購時有專業技術人員全程指導,歡迎前來咨詢!

    圖片實拍

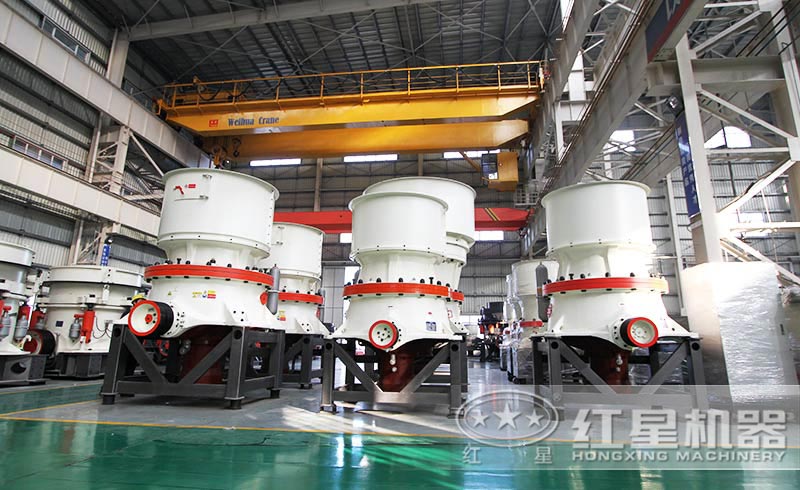

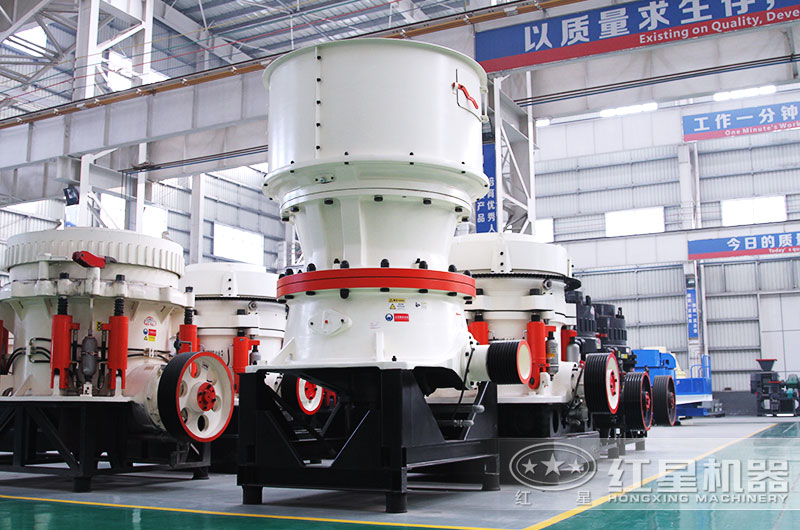

    單缸液壓圓錐破碎機圖片

    單缸液壓圓錐破碎機圖片

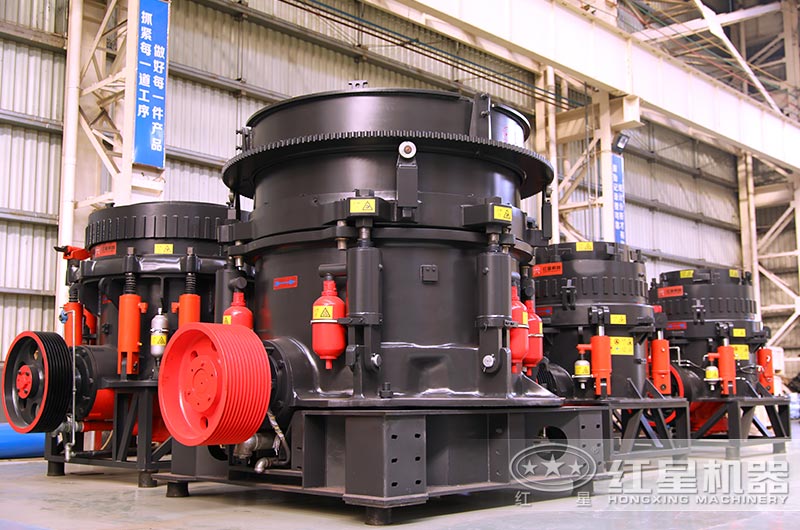

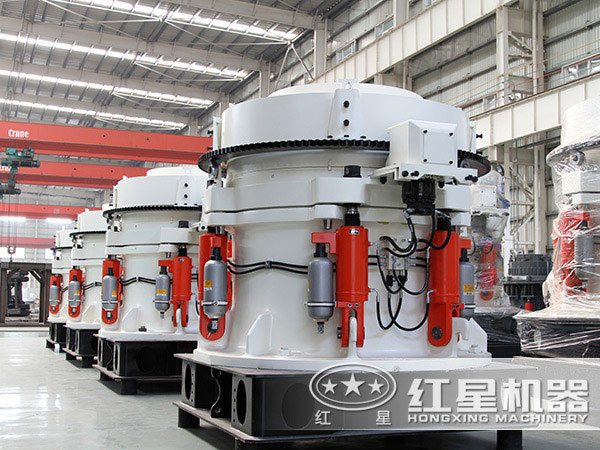

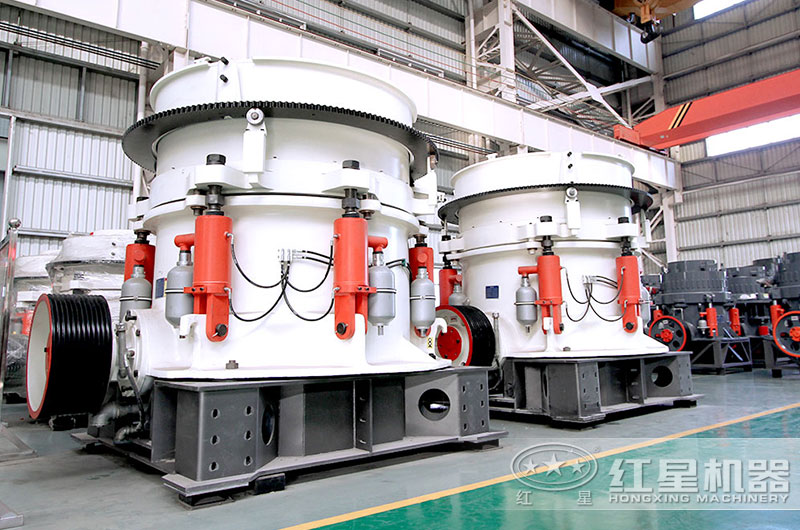

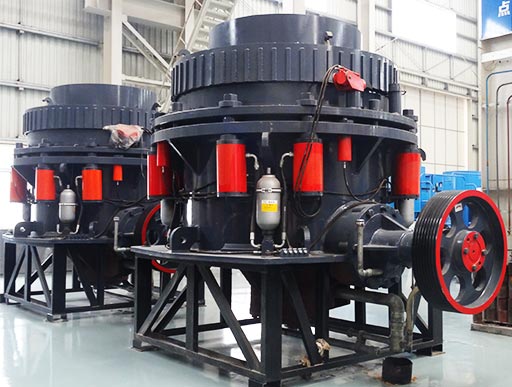

    多缸液壓圓錐破碎機圖片

    多缸液壓圓錐破碎機圖片

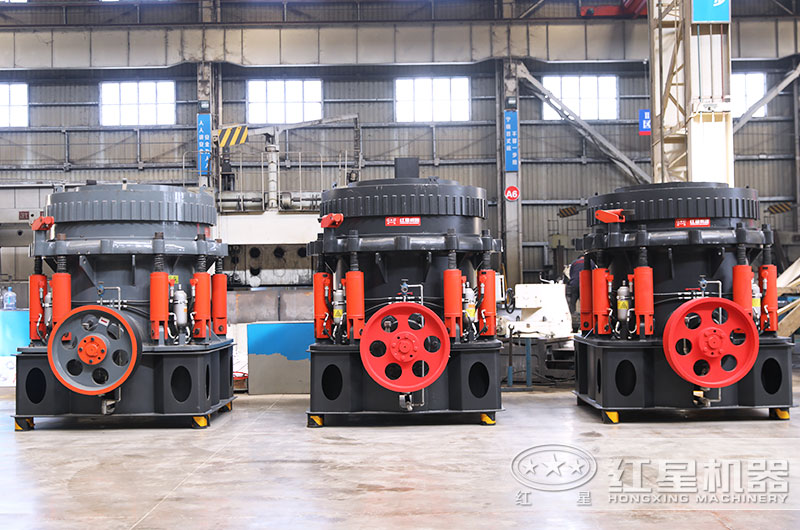

    HXGYS全液壓圓錐破碎機圖片

    HXGYS全液壓圓錐破碎機圖片

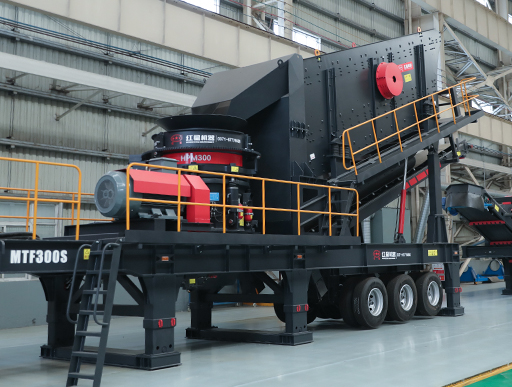

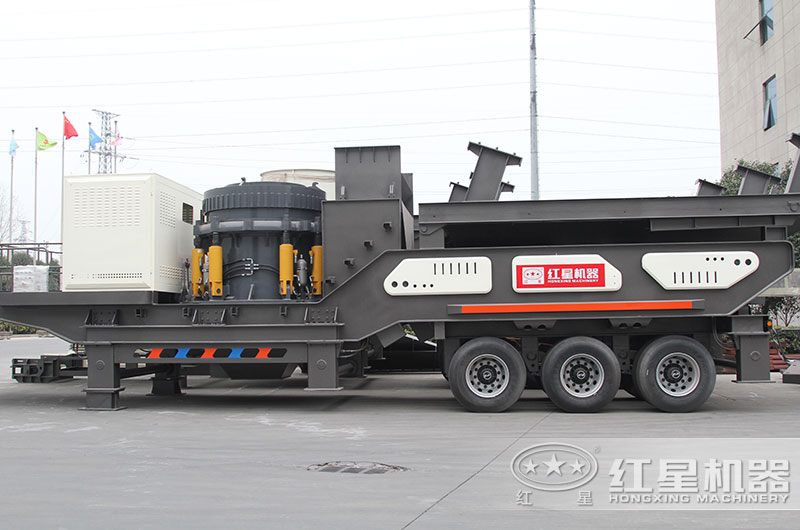

    移動式圓錐破碎機圖片

    移動式圓錐破碎機圖片

    工作原理及結構

    圓錐式破碎機工作時,首先由電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動,迫使破碎壁時而靠近時而偏離固裝在調整套上的軋白壁表面,這樣礦石會(huì )在破碎腔內受到不斷的沖擊、擠壓及彎曲作用而實現礦石的破碎。

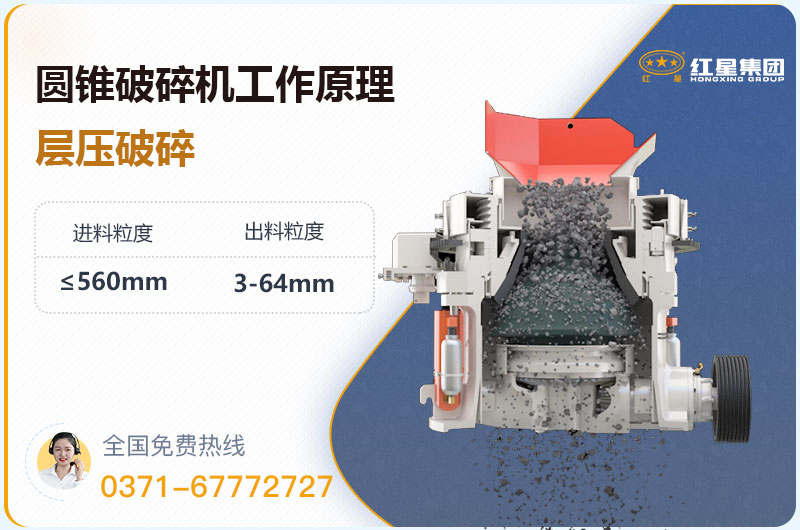

    圓錐破碎機工作原理圖

    圓錐破碎機結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。

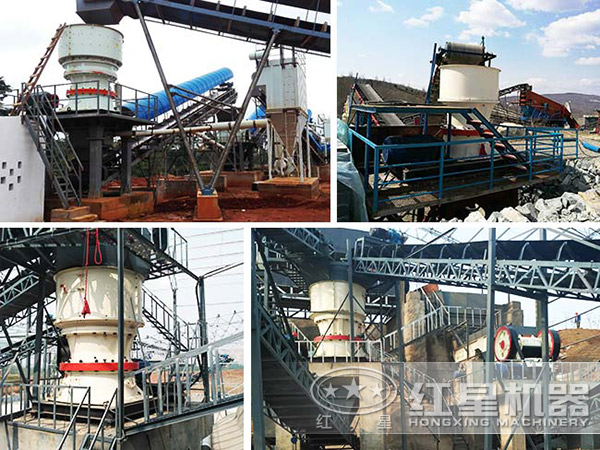

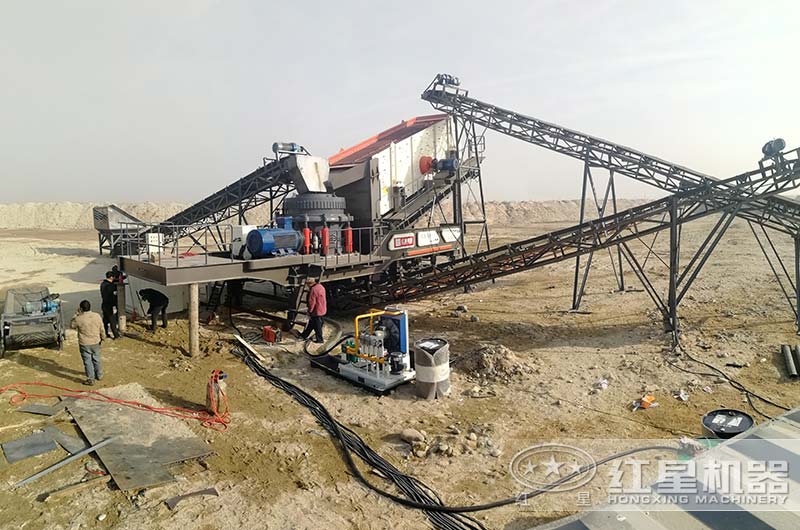

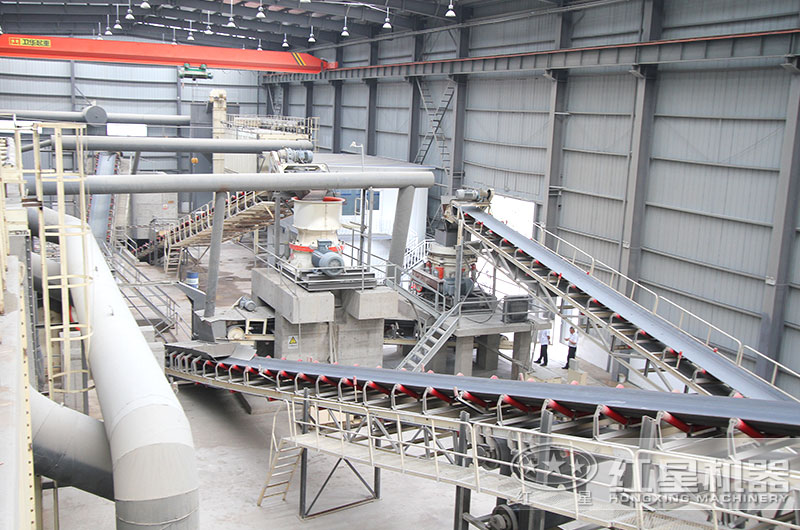

    圓錐破碎機工作現場圖片

    圓錐破碎機工作現場圖片

    性能優勢

    1、定軸式結構設計,破碎比大,設備基礎投資??;

    2、層壓破碎腔型設計,產品粒度均勻,呈立方體,能耗低;

    3、PLC+觸摸屏的全自動控制系統確保設備安全運行;

    4、軋臼壁不需填料,更換快捷方便;

    5、所有設備均能從上部及側部拆裝,方便設備維修;

    6、液壓馬達調整排料口調整操作方便;

    7、液壓潤滑組合式油站,體積小,接線簡單。

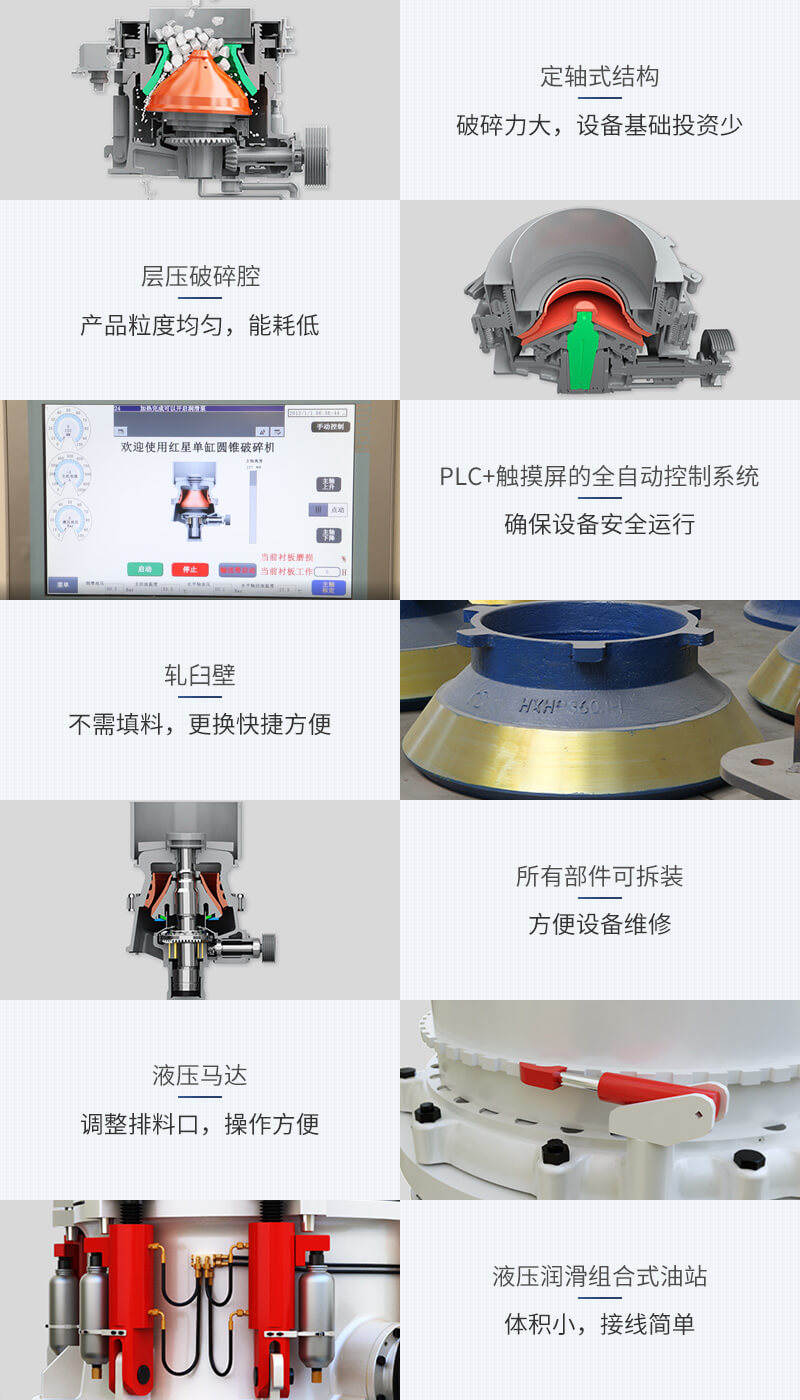

    圓錐破碎機優勢圖

    圓錐式破碎機優勢細節圖

    圓錐式破碎機價格及廠家介紹

    圓錐破碎機多少錢一臺

    圓錐式破碎機作為破碎高硬度石料的主力軍,發展至今已經出了好幾代了,價格是很多用戶關心的重點,這里要告訴大家的是圓錐破碎機價格并不是固定的。

    其一:圓錐破碎機先進程度不同,價格就不同,比如復合型圓錐破碎機十幾萬就可以購買一臺,單缸圓錐破碎機至少三四十萬一臺,而先進的移動圓錐破碎機價格更高,一般來說越先進的圓錐破石機價格就越高。

    其二:圓錐破碎機型號規格不同,價格就不同,比如大規模石料廠使用設備就是型號較大的,型號大產量就越高,為用戶號帶來的收益也就越高,當然廠家對大型號機器投入成本也是十分多的,那么大型圓錐破碎機價格自然就高了。

    紅星圓錐破廠家直銷

    圓錐破碎機廠家介紹

    圓錐破碎機應用廣泛,市場上有很多廠家生產制造這款設備,這里為大家著重介紹一個質量和價格都能讓大家滿意的廠家。

    要為大家介紹的就是紅星機器廠家,紅星機器至今已經從事礦山機器生產40余年,有專業的研發、生產、銷售人員,長期赴國外參與先進技術的交流,與國外技術接軌,因此紅星一般都可以較早的掌握先進技術,生產出的設備性能優良,質量有保;關于價格方面,紅星機器廠家實行廠家直銷的模式,以出廠價入手,您說能不劃算嗎?

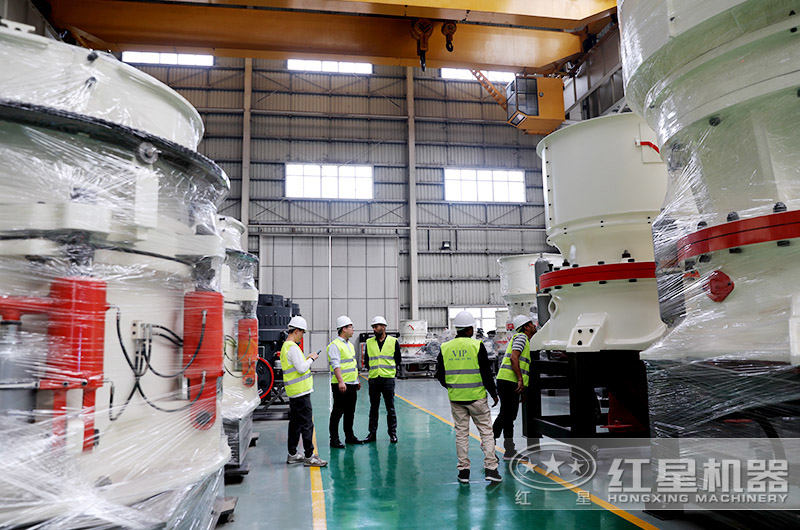

    客戶參觀紅星圓錐破生產車間

    客戶參觀紅星圓錐破生產車間

    紅星機器不但是老廠家也是大廠家,除了在建的基地外,現在已經有三個分部,各種系列的圓錐破碎機均有現貨供應,比如傳統的多系列固定式圓錐破,也有使用方便的移動式圓錐破碎機,質優價廉,盡您選擇,質量到底如何,等您檢驗,歡迎您來廠參觀考察。

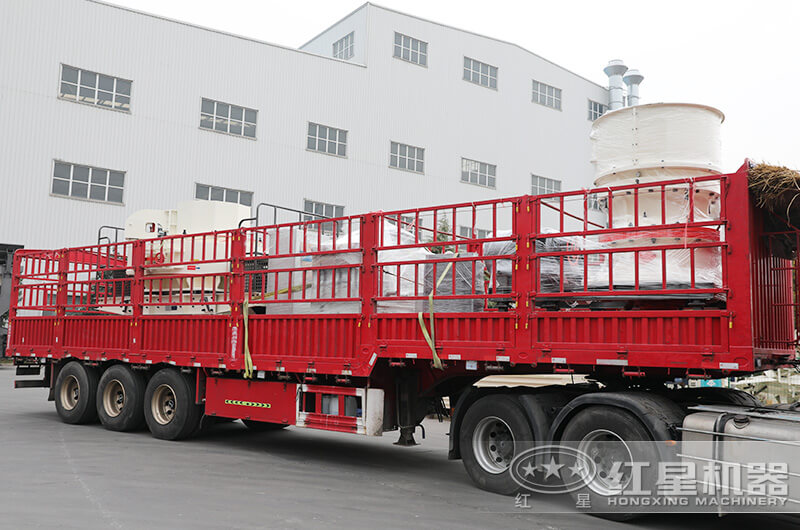

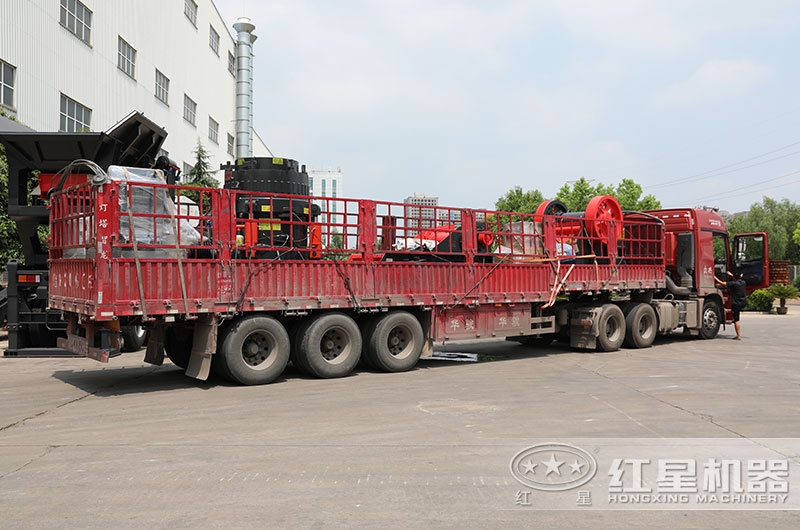

    紅星圓錐破碎破裝車發貨圖

    紅星圓錐破碎破裝車發貨圖

    圓錐破產品知識延伸

    1、如何實現過鐵保護

    彈簧和復合式圓錐破過鐵保護當過硬物料進入定錐和動錐之間時,會(huì )給軋臼壁底部一個向上的力,迫使外部的支撐套外端向上活動,這時固定在支撐套和機架上的彈簧,或液壓保險缸會(huì )被拉伸,使定錐上移,破碎壁和軋臼壁的間隙會(huì )擴大,過硬物料就會(huì )掉落至出料口,以避免對機器的損害。

    液壓圓錐破過鐵保護:配置了清腔缸和鎖緊油缸液壓保險系統(單缸圓錐破一個液壓缸可實現兩種功能),清腔缸在機器發生過鐵及瞬間悶車的情況下,通過釋放液壓缸將支撐套和定錐部頂起,自動排除破碎腔內的故障物,實現不拆機處理故障。

    2、如何調整排料口

    圓錐破排料口的大小隨調整套在支撐套中的升降而變化。順時針旋轉時調整套下降,排料口減??;逆時針旋轉時調整套上升,排料口增大。

    彈簧和復合式圓錐破是通過人工擰緊調整帽從而使軋臼壁與破碎壁之間的距離縮小來調節排料口大小的。

    全液壓圓錐破和多缸液壓圓錐破是靠推動缸來調節排料口大小的,只是自動化程度不同。

    單缸圓錐破則是通過機底液壓缸帶動破碎壁的升降來調節排料口大小的。

    技術參數

    • 單缸圓錐破碎機
    • 多缸液壓圓錐破碎機
    • 全液壓圓錐破碎機
    • 復合型圓錐破碎機(西蒙斯)
    • 圓錐破碎機

    SC單缸圓錐破中碎系列技術參數:

    型號 腔型  給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 (kw) 處理能力(t/h)
    SC100S C1 240 175 22 90 85-170
    C2 200 160 19 70-130
    SC160S C1 360 290 25 160 125-345
    C2 300 240 22 108-305
    SC250S C1 450 360 35 250 265-524
    C2 400 320 29 225-448
    SC315S C1 560 450 41 315 349-1050
    C2 500 400 38 318-892
    SC450S C1 600 480 44 450 498-1500
    C2 480 385 41 454-1274

    SC單缸圓錐破細碎系列技術參數:

    型號 腔型 給料口尺寸 (mm) 最大進料尺寸 (mm) 最小排料口尺寸 (mm) 電機功率 處理能力 (t/h)
    SC100 F1 150 120 10 90 45-135
    F2 90 70 10 43-118
    F3 50 40 6 25-40
    SC160 F1 200 160 13 160 69-215
    F2 115 90 10 57-184
    F3 75 60 8 70-90
    SC250 F1 240 190 16 250 116-396
    F2 140 110 13 97-346
    F3 70 55  9 90-251
    SC315 F1 275 220 32 315 177-662
    F2 215 170 29 209-643
    F3 175 140 29 162-552
    F4 85 70 19 175-325
    SC560 F1 300 240 22 560 448-1512
    F2 195 155 19 380-1373
    F3 90 70 13 357-912
    SC750 F1 370 295 25 750 394-2181
    F2 300 240 19 342-2020
    F3 230 185 16 267-1814
    F4 120 95 13 248-1165
    F5 85 70 10 185-1170

    注:產量根據不同物料,進料粒度等因素其結果將有所不同

    型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力(t/h) 電機功率 主機重量
    HPM200 C1 900 185 145 22 160~250 160 11
    C2 125 100 18 145~250
    C3 95 75 14 120~250
    F1 76 60 12 108~210
    F2 54 45 10 81~210
    HPM300 C1 1100 235 190 26 230~445 220 20
    C2 211 170 20 200~445
    C3 150 120 16 180~445
    C4 107 85 14 160~220
    F1 53 40 12 140~220
    HPM400 C1 1400 299 240 35 270~630 315 27
    C2 252 200 25 252~630
    C3 198 160 25 243~630
    C4 111 190 18 210~630
    F1 92 75 15 162~370
    F2 52 40 13 126~370
    HPM500 C1 1500 335 270 38 365~790 400 40
    C2 286 230 30 328~790
    C3 204 165 22 280~790
    C4 133 105 20 202~450
    F1 95 75 16 175~450
    F2 52 42 8 158~450
    HPM650 C1   328 262 30 386~790 500
    C2 279 225 25 348~790
    C3 196 175 20 300~790
    F1 106 85 13 280~530
    F2 52 42 9 220~530
    HPM800 C1 2000 353 280 38 616~1100 630 70
    C2 297 240 38 522~1100
    C3 267 214 25 495~1100
    C4 219 175 22 380~1100
    F1 155 125 20 328~730
    F2 92 75 16 270~730

    注:產量根據不同物料,進料粒度等因素其結果將有所不同

    型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力(t/h) 電機功率 主機重量
    GYS 300 C1 910 175 140 13-38 81-180 90 10
    C2 102 80 9-22 60-180
    F1 76 60 3-16 36-145
    F2 41 30 3-13 36-130
    GYS 400 C1 1200 241 190 19-51 207-400 200 20
    C2 210 168 16-38 162-350
    C3 137 110 13-31 126-310
    F1 105 85 8-25 109-230
    F2 89 70 6-16 82-230
    F3 64 50 3-16 40-230
    GYS 500 C1 1600 269 215 25-64 280-650 280 40
    C2 241 190 22-51 258-450
    C3 209 170 16-38 180-410
    F1 133 105 10-25 162-355
    F2 89 70 6-19 136-330
    F3 70 55 5-13 90-300

    注:產量根據不同物料,進料粒度等因素其結果將有所不同

    規格 型號 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力(t/h) 電機功率 主機重量
    PSG 1300 1313 1295 137 110 13-31 109-181 160 23
    1321 210 170 16-38 132-253
    1324 241 190 19-51 172-349
    1306 64 50 3-16 36-163
    1308 89 70 6-16 82-163
    1310 105 85 8-25 109-227

    注:產量根據不同物料,進料粒度等因素其結果將有所不同

    規格 型號 破碎錐大端直徑
    (mm)
    最大給料尺寸
    (mm)
    排料口寬度
    (mm)
    處理能力
    (t/h)
    電動機功率
    (kw)
    總重量 外形尺寸(長×寬×高)
    (mm)
    Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
    PYD600 35 3-13 12-23 5.5 2234×1370×1675
    Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
    PYZ900 60 5-20 20-65 11.2 2692×1640×2350
    PYD900 50 3-13 15-50 11.3 2692×1640×2350
    Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
    PYZ1200 100 8-25 42-135 25 2790×1878×2844
    PYD1200 50 3-15 18-105 25.3 2790×1878×2844
    Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
    PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
    PYD1750 85 5-13 60-180 50.2 3910×2894×3809
    Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
    PYZ2200 230 10-30 130-410 80 4622×3302×4470
    PYD2200 100 5-15 80-200 81.4 4622×3302×4470
