復擺鄂式破碎機基本特性的研究思路

復擺鄂式破碎機的性能，主要取決于動鄂板破碎面上每一點的運動狀態，如速度、加速度及軌跡等，而這些特性與每一點在設計區域的位置有關。在以前的設計研究中，往往給出了確定的結構參數和工作參數，而可調參數只有轉速和排料口寬度，一旦這些參數確定了，復擺鄂式破碎機的結構參數和工作參數及其范圍均被固定了下來，沒有其它更多的調節方式。因此，為了改善復擺鄂式破碎機的基本特性，在結合我國破碎機設備行業研發和設計需要的前提下，應充分利用快速發展的計算機技術，采用新的設計理念進行設備的設計及研發。

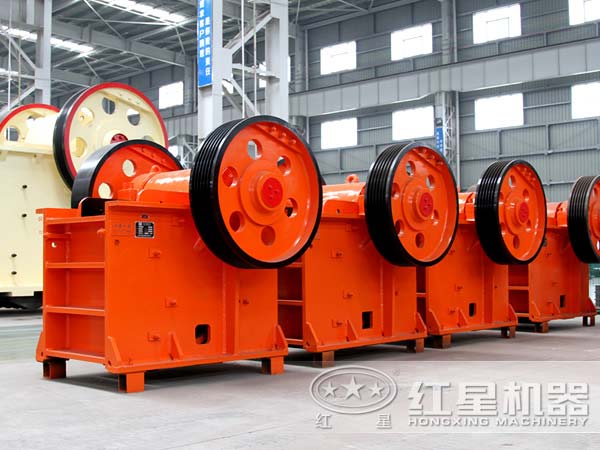

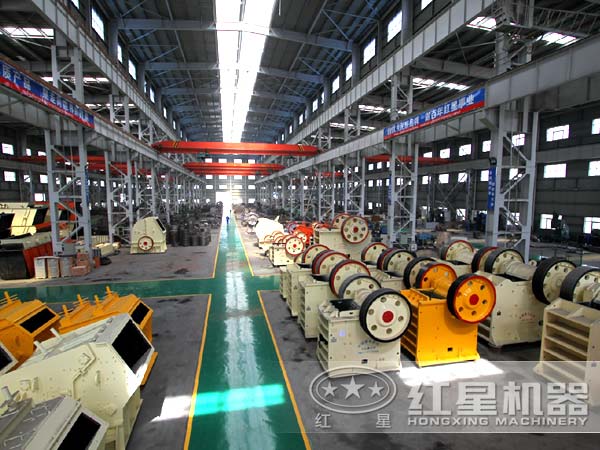

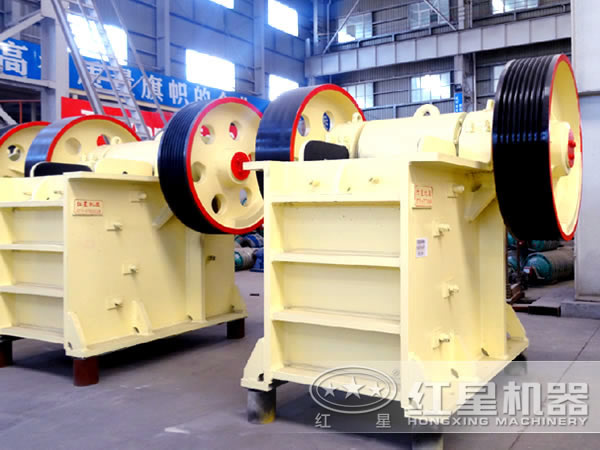

顎式破碎機產品圖片

總體來說，復擺鄂式破碎機基本特性的研究思路主要是：

1.分析破碎點的運動特性。在曲柄搖桿機構本身各桿尺寸確定的前提下，建立與連桿相關的且由分析、計算、設計用的破碎點所組成的設計空間，計算和分析設計區域中各點的運動特性。

2.分析動鄂、機架的有關數據。對復擺鄂式破碎機動鄂、機架的速度與加速度的瞬心進行分析，這些計算分析結果為確定可調節參數及其范圍提供了設計的定量依據。

3.建立并分析運動機構模型。應用計算機軟件ADAMS中的相關模塊，建立復擺鄂式破碎機運動機構的模型，然后在該軟件的環境下，進行運動學仿真實驗并加以分析。紅星重工分析的結果表明，其與理論計算結果基本吻合，同時仿真計算結果也證實了理論計算的準確性。

4.提出破碎假設。通過分析原礦單顆粒物料經歷初始破碎、二次破碎至最終破碎的過程，提出了三段式破碎及流動的假設，提出設計區域內運動狀態適合破碎點的假設。

5.優化設計破碎腔型。結合原礦單顆粒物料在入料口處初碎后的流動特性，基于A(yíng)DAMS軟件，尋找出一些列適合破碎點，并由此給出此部分腔型的優化設計位置，改變懸掛高度，觀察這些適合破碎點運動特性的變化，找到新的適合破碎點，為腔型的設計提供依據。
