簡擺式破碎機

簡擺式破碎機是我公司新推出的大型破碎機，也叫粗破機，由于它結構簡單、價格低廉、操作簡單、堅固耐用、維護容易等優點，一面世便俘獲了大批客戶的芳心。主要在冶金、礦山、建筑、交通、水泥等部門，作為粗碎、中碎抗壓強度在300Mpa以下的各種礦石或巖石使用。

破碎機圖片展示

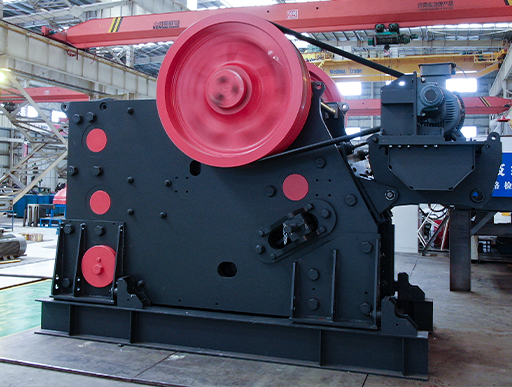

69型簡擺式破碎機

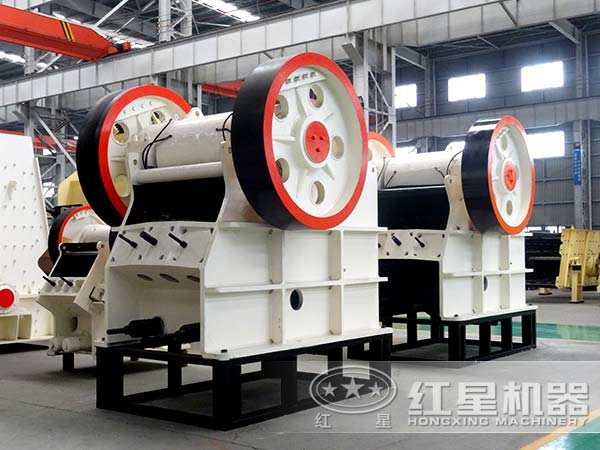

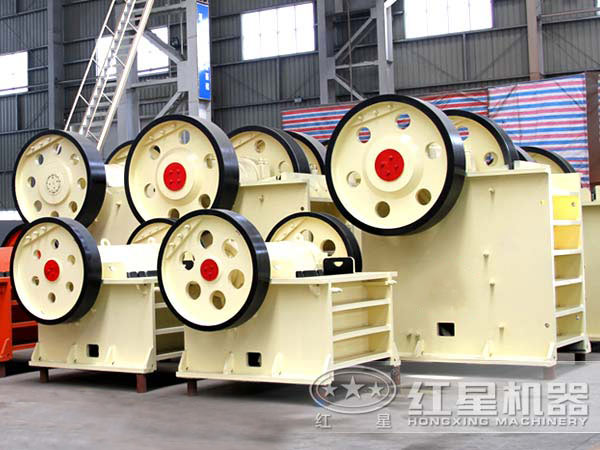

設備的多少種規格展現

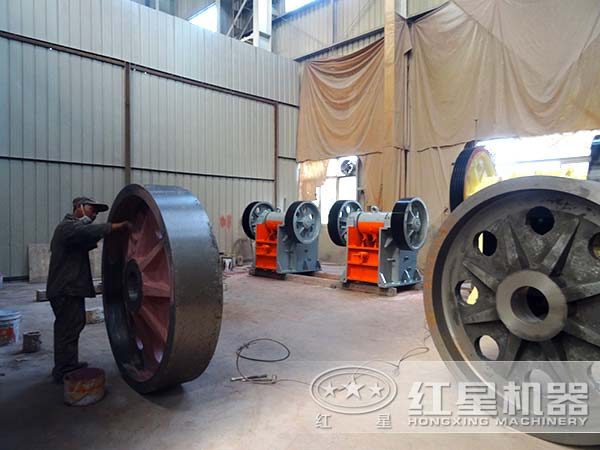

簡擺式破碎機加工車間

設備結構組成

簡擺式破碎機是單動顎的破碎機，在行業內又被稱為粗破。單擺式破碎機的主要結構有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

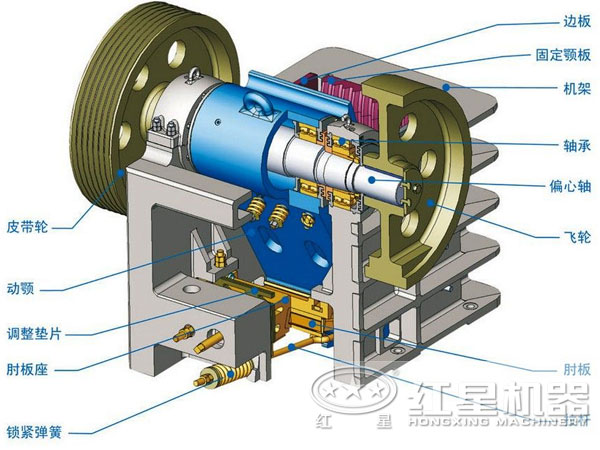

簡擺式破碎機結構示意圖

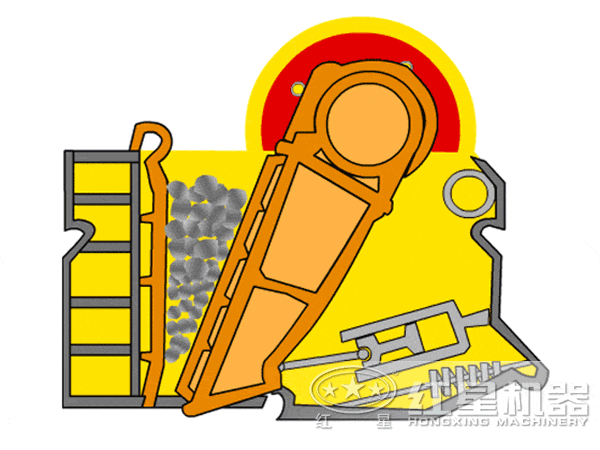

工作原理

當簡擺式破碎機工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

產品性能優勢

結構合理

整機結構合理，破碎腔內充滿程度好，所裝物料塊受到均勻破碎。

性能穩定

潤滑系統采用先進的技術研制，安全可靠，部件更換方便，保養工作量小，投資成本低。

配件壽命長

采用了無摩擦制砂機理，物料在粉碎過程中，顎板對物料的作用為純擠壓力而無相對滑動。因此，顎板使用壽命要比其它大型破碎設備提高5~ 10倍。

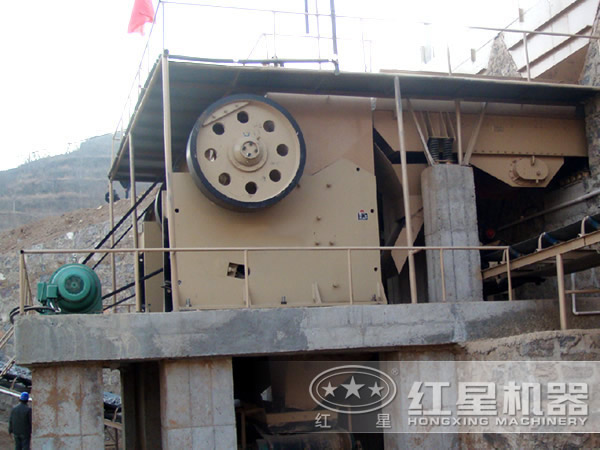

河南新鄉一設備加工現場

技術參數
